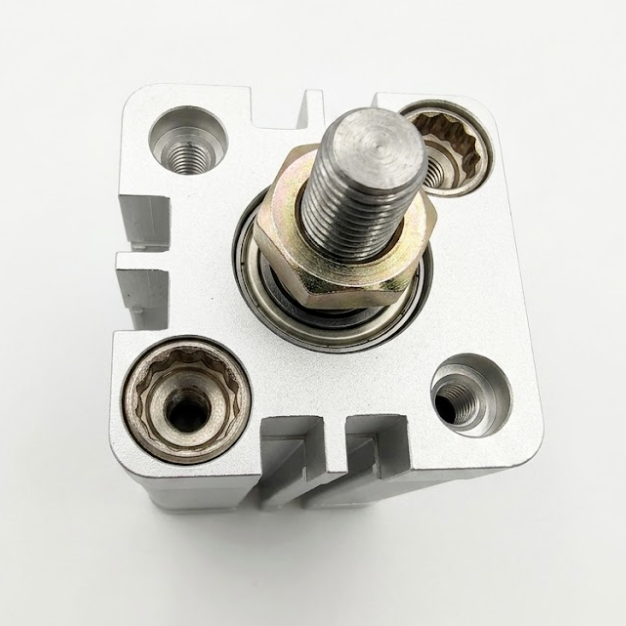

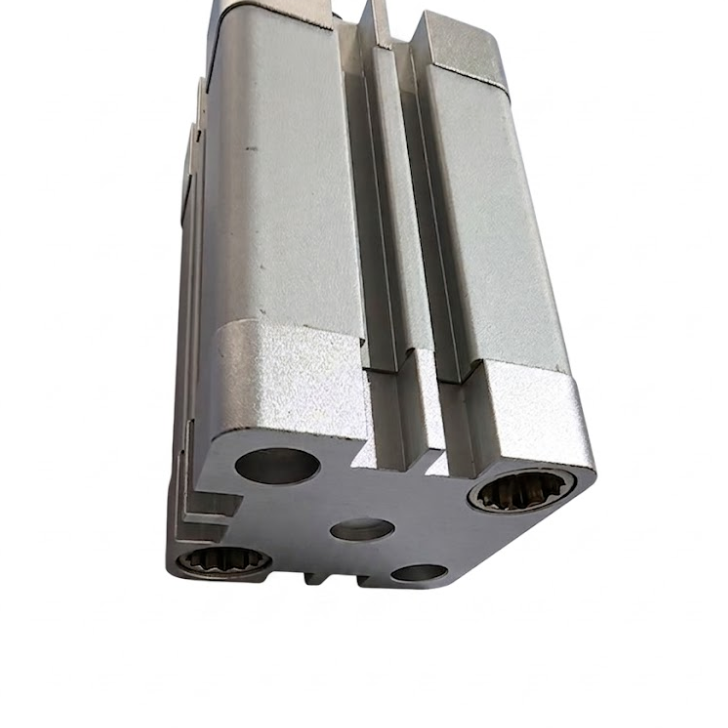

ACE Series Compact Pneumatic Cylinder. ISO 21287 Standar Silinder Udara.

Matriks Stroke Standar menurut Jenis Model

• Standar Kompak (ACE):Pengeboran 12 ′′16 (Max stroke 30 ′′75mm) Pengeboran 20 ′′25 (Max stroke 100 ′′150mm) Pengeboran 32 ′′125 (Max stroke 200 ′′300mm).

• Model Berfungsi Tunggal (ASE/ATE):Bore 12 (Max stroke 10mm) Bore 16×100 (Max stroke 25mm).

• Model kompak yang dipandu (TACE/TACED):Batang panduan terintegrasi untuk sepenuhnya mengisolasi batang piston dari tekanan rotasi..

• Stik ganda stroke yang dapat disesuaikan (ACEJ):Memungkinkan rentang penyesuaian stroke yang dapat disesuaikan termasuk 10mm, 20mm, 30mm, 40mm, 50mm, 75mm, dan 100mm.

Keuntungan Produk Utama

1. 50% Optimasi Ruang Besar:Jejaknya yang kompak terintegrasi dengan lancar ke dalam kandang yang ketat, menghemat ruang instalasi yang signifikan dibandingkan dengan desain ISO 15552 konvensional.

2. Barel anodisasi keras ultra-tahan:Dinding dalam blok silinder mengalami perawatan anodisasi keras lanjutan setelah pemesinan, menjamin ketahanan haus yang besar dan umur operasi yang diperpanjang.

3. Segel Bidirectional Double-Lip Lanjutan:Batang piston menggunakan segel bidirectional struktural dengan fungsi penyimpanan minyak terintegrasi, memastikan tekanan awal yang rendah dan penyegelan yang stabil.

4. Rumput sensor terintegrasi:Tiga sisi profil ekstrusi aluminium memiliki slot sensor kedekatan built-in, memungkinkan pemasangan sensor flush tanpa bracket tambahan.

5. Kap ujung berujung benang yang kuat:Tutup depan dan belakang diamankan melalui sendi dengan benang sekrup yang kuat, secara drastis meningkatkan aksesibilitas pemeliharaan dan kekuatan tubuh.

Bidang Aplikasi Industri

• Produksi paket baterai lithium-ion:Pengelompokan sel frekuensi tinggi, posisi jigs, dan modul penjepit.

• Jalur perakitan semikonduktor:Kompak komponen elektronik pick-and-place pegangan yang membutuhkan stabilitas mekanik absolut.

• Perangkat medis otomatis:Bantal penanganan cairan laboratorium yang terbatas dan peralatan pengemasan farmasi.

• Perlengkapan pengujian presisi:Perataan yang tepat dari probe uji terhadap benda kerja yang halus tanpa kejut kecepatan.

Pertanyaan teknis & Faktor kepercayaan E-E-A-T

• T: Bisakah tabung-tabung ini menangani jaringan pasokan udara yang tidak dilumasi?

  • A:Ya, seri PRIUS ACE memiliki pre-lubrication pabrik berkualitas tinggi, memungkinkan kinerja yang sangat efisien pada jaringan udara terkompresi kering, tidak terlubricated.

• T: Bagaimana saya memesan model dengan kemampuan umpan balik posisi?

  • A:Tambahkan akhiran "S" di slot kode magnetik (misalnya, ACE20x30-S) untuk menentukan cincin magnet permanen internal, kompatibel dengan saklar jarak dekat yang dipasang.

• T: Apakah ada perlengkapan pemasangan khusus?

  • A:Ya, PRIUS menyediakan dukungan aksesori lengkap termasuk Flanges (FA/FB), Foot brackets (LB), Clevis mounts (CA/CB/CR), dan Trunnions.
